Построение Деревьев Классификации и Регрессии на платформе R+A+

Построение Деревьев Классификации и Регрессии на платформе R+A+.

1. Начало работы.

Загружаем А+ скрипт в рабочую область

$load s

$load /home/vova/aplus/iface5

В корневом контексте присутствует переменная _Destination:

$vars

_argv _Destination

_Destination

/home/vova/aplus/tmp/

, указывающая на директорию временного хранения файлов, создаваемых в процессе работы программы, «рабочий каталог». Поскольку эти файлы не предназначены для непосредственного использования пользователемб выделим для них директорию /tmp/, откуда , впоследствии, их можно удобно удалить. Измените знвчение данной переменной в соответствии со своими предпочтениями. Например

_Destination<-‘/home/vova/mytpm/’

Для правильной работы программы обязательным является наличие ‘/’ к конце пути.

2. Загрузка данных в рабочую область А+.

Для этой цели присутствует функция Read, принимающая два аргумента:

Read{filename;flag}

, где filename указывает на абсолютный путь к файлу с данными, а flag может принимать два значения 1 или 0. В случае, если первая строка исходного файла содержит имена переменных, следует указать 1 в качестве значения аргумента flag. В противном случае указывается 0. Структура файла – CSV(CommaSeparatedValues). В данном случае разделитель это ‘,’.

Data<-Read{‘/home/vova/aplus/CSV/dt600f’;0}

Òdata

17 1130

Тип переменной data есть `box.

3. Построение Дерева Регресии.

Функция GrowTree принимает единственный аргумент. Это символьная строка, являющаяся точной копией вызова функции построения дерева в системе R:

GrowTree ‘tr<-tree(V4~.,data)’

Здесь, tr – имя переменной, которая будет содержать результирующее дерево и которая будет доступна в корневом контексте рабочей области А+ ; data – имя глобальной переменной корневого контекста, содержащая данные, которые будут использованы для построения дерева. V4~. – формула в формате R, в данном случае означающая «построить дерево для даннах, представленных в столбце V4 в зависимости от всех остальных столбцов».

В результате работы функции GrowTree в рабочей области (корневой контекст) появляется новая переменна tr, содержащая построенное дерево:

$vars

_argv tr _Destination data

ТÒtr

13 8

Строки tr представляют собой вершины полученного дерева:

tr[0]

< 1

< root

< 1130

< 19580.58000

< 535.6372

tr[1]

< 2

< V17:

< 10comp,11comp,12comp,5comp,6comp,7comp,8comp,9comp

< 853

< 4833.46300

< 533.7322

В нашем рабочем каталоге появляются 3 файла:

$ ls /home/vova/aplus/tmp/

data.csv tr_obj tr_tbl

data.csv – файл наших данных; tr_tbl – простой текстовый фай, содержащий представление дерева в виде получаемом в R посредством:

>tr

или

>print.tree(tr)

; tr_obj – файл, представляющий собой наше дерево в виде обьекта типа “tree” в формате R. Этот обьект можно использовать в среде R посредством:

>library(tree)

>load(“/home/vova/aplus/tmp/tr_obj”)

Ниже представлно содержимое файла tr_tbl:

sys.readmat{'/home/vova/aplus/tmp/tr_tbl'}

1) root 1130 19580.58000 535.6372

2) V17: 10comp,11comp,12comp,5comp,6comp,7comp,8comp,9comp 853 4833.46300 533.7322

4) V9 < 541.5 185 1010.82900 531.8724

8) V11 < 351.2 21 59.69143 526.9429 *

9) V11 > 351.2 164 375.47780 532.5037 *

5) V9 > 541.5 668 3005.52500 534.2473

10) V17: 5comp,7comp,8comp 242 755.16710 533.0174 *

11) V17: 10comp,11comp,12comp,6comp,9comp 426 1676.29800 534.9460 *

3) V17: 1comp,2comp,3comp,4comp 277 2119.96700 541.5032

6) V7 < 544.5 55 293.52440 538.0255 *

7) V7 > 544.5 222 996.40590 542.3649

14) V13 < 351.3 137 399.62920 541.3401 *

15) V13 > 351.3 85 221.05690 544.0165 *

4. Кросс проверка полученного дерева

CvTree 'cv<-cv.tree(tr,FUN=prune.tree)'

Единственным аргументом функции CvTree является одноименный вызов R функции.

Tr - имя А+ переменной, содержащей построеноое дерево

Cv – имя А+ переменной, которая будет создана в корневом контексте А+ сессии и которая бедет содержать результат кросс проверки.

$vars

_argv cv tr _Destination data

Òcv

7 3

7 4237.590758 -Inf

6 4719.591245 375.7198077

5 5583.014721 574.0598263

4 5583.014721 575.660172

3 6978.829446 817.1088681

2 6978.829446 830.0367662

1 19593.95078 12627.14844

cv[;0] – число вершин дерева

cv[;0] – значение ошибки на кросс проверке

cv[;0] – параметр усечения для соответствующего размера

5. Прунирование. Получение дерева «правильного» размера.

Prune 'tr2<-prune.tree(tr,k=576)'

(значение для параметра усечения k=576 – из результата кросс проверки)

$vars

tr2 _argv cv tr _Destination data

Полученное усеченное дерево доступно в переменной tr2

6. Предсказание значений зависимой переменной для новых обьектов.

Для одной точки:

dd<-(10;20;30;40;50;60;70;80;590;100;110;120;130;140;150;160;'6comp')

Predict{tr2;dd}

534.2473

Для всех точек исходных данных:

r<-Predict¡{<tr2;<@1ôdata}

Òr

1130

>10Ùr

< 542.3649

< 538.0255

< 542.3649

7. Графическое изображение деревьев.

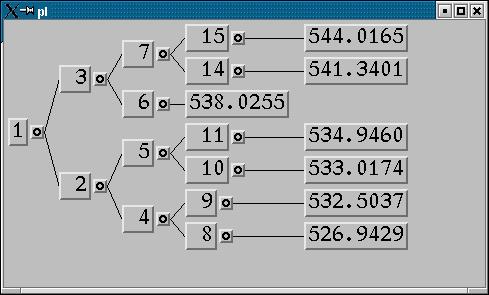

Исходное дерево:

pl<-Plot tr

show `pl is `tree

г .pl: variable bound to tree

Усеченное дерево:

pl2<-Plot tr2

show `pl2 is `tree

г .pl2: variable bound to tree

8. Деревья Классификации.

$load s

$load /home/vova/aplus/iface5

Получение данных:

dataûRead{'/home/vova/aplus/CSV/Iris.csv';0}

Òdata

5 150

data[;É1]

< Setosa

< 49

< 30

< 14

< 2

Построение дерева:

GrowTree 'tc<-tree(V1~.,data)'

$vars

tc _argv _Destination data

Кросс проверка полученного дерева:

CvTree 'cv<-cv.tree(tc,FUN=prune.tree,method="misclass")'

$vars

tc _argv cv _Destination data

6 7 ¢Inf

4 8 0

3 10 2

2 88 44

1 112 50

Усечение до «правильного» размера:

Prune 'tc2<-prune.tree(tc,method="misclass",k=3)'

Предсказание классовой пренадлежности:

rû Predict¡{<tc;<@1ôdata}

Òr

150

10Ùr

< Setosa

Графическое представление:

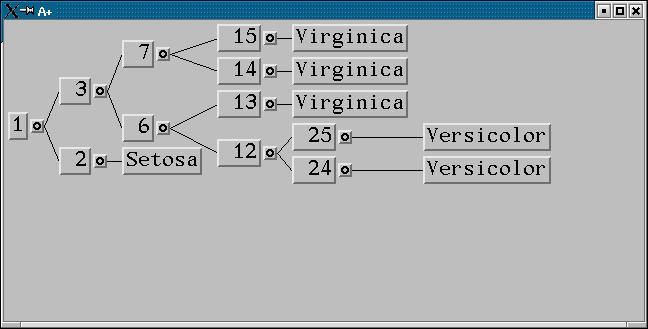

исходное дерево:

plûPlot tc

Òpl2

_issf pl

show `pl is `tree

ã .pl2: variable bound to tree

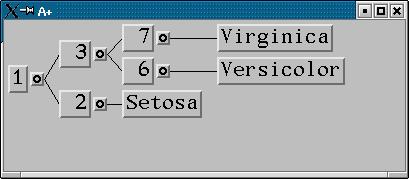

усеченное дерево:

pl2ûPlot tc2

Òpl2

_issf pl2

show `pl2 is `tree

ã .pl2: variable bound to tree
